План-шайбы дисковых суппортов с защитой диска

[gleb]

Лучше подумать как сделать кронштейн по чертежах Welder (15-ый пост)
http://forum.uazbuka.ru/showthread.php?t=19241&page=2

Есть у меня и такой чертёж. Это вероятно под тормозной диск с другим "вылетом". Я особо не заморачиваюсь, попросили сделать-сделал. Претензий, что "гранаты не той системы" не было. Значит это работает.

[gleb]

Подниму тему, бо пара шайб ещё осталась.

[dewr]

Для этого типа планшайб нужны еще втулки, так как болт скобы суппорта имеет диаметр 12мм

[Bobikus]

Крім того, якщо не помиляюсь, потрібна виємка між вухами планшайби під соболиний супорт.

[gleb]

Для этого типа планшайб нужны еще втулки, так как болт скобы суппорта имеет диаметр 12мм

Та не вопрос. Если надо, то будет и со втулками, это проще простого.

[gleb]

Ажиотаж на план-шайбы дисковых тормозов ГАЗо и УАЗоводов сподвигнул меня на установку их и себе.
К моему удивлению, как оказалось, для суппорта Газели и диска Соболя всё нужно делать немного не по писаному!
Почему никто не пишет, что кроме разточки ЦО диска до 110мм нужно снять с внутренней поверхности 1-2мм?
Внутренний диаметр диска и ступица - одинаковы, и без гарантированного зазора не соберутся воедино!
Далее. Если пластина, прилегающая к цапфе (с 6-ю дырками для болтов) будет 6 мм толщиной, то надеваемый поверх лабиринт упрётся в ступицу и нужно сболгарить с него 2-3мм.
Я же сделал эту пластину 4мм толщиной и, уверен, никуда она не денется. Толщина - не всегда прочность.

Дополнительный круг отверстий смещен на 20 градусов. Это предел поворота суппорта при котором корпус кулака не мешает затяжке верхних болтов крепления скобы головкой с трещоткой.

Весь пакет пластин, кроме сварки, фиксируется 8мм штифтами (каждый держит на срез 2010кг). Будьте уверены-сделано правильно.
Отверстия 12,5 мм под болты скобы не круглые, а удлинненные на 2мм. Это "мой ответ Чемберлену" о соосности отверстий УАЗозапчастей,
которая выдерживается только на чертежах, а не в металле.

Качество новых оргенитальных суппортов такое, что хочется обнять и плакать.
Посему себе купил их с разборки и заменил ремкомплект.
В итоге ничего на мосту не менял и шайб-проставок под шрусы не делал. Прикрутил и забыл.
Век живи-век учись.

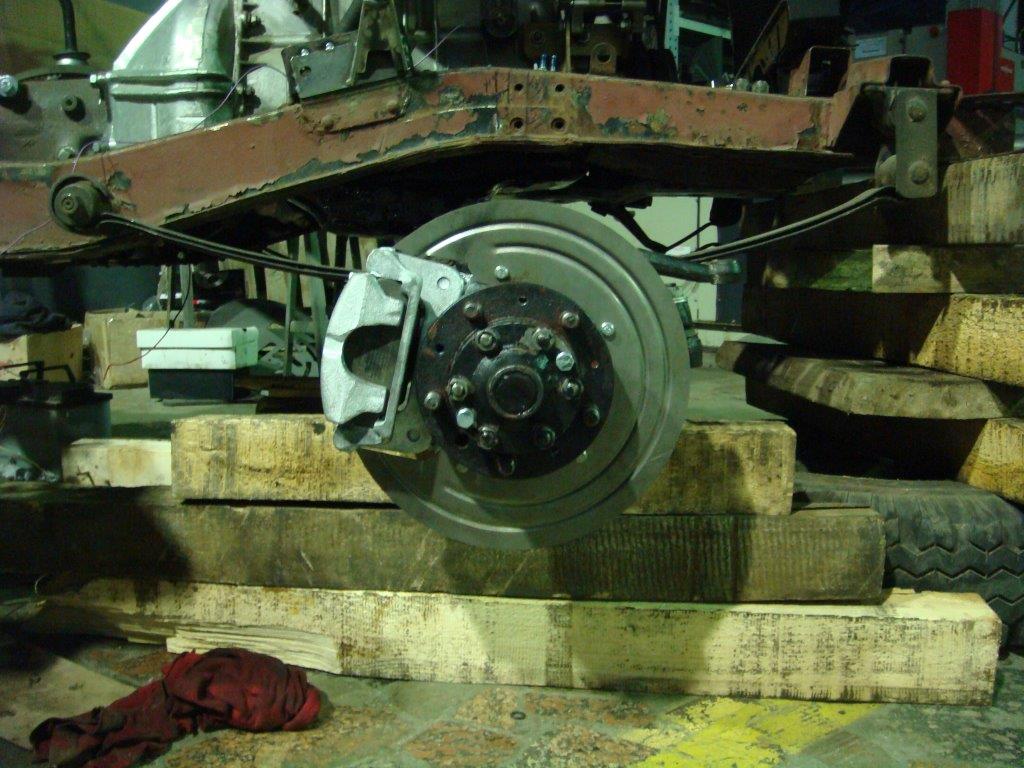

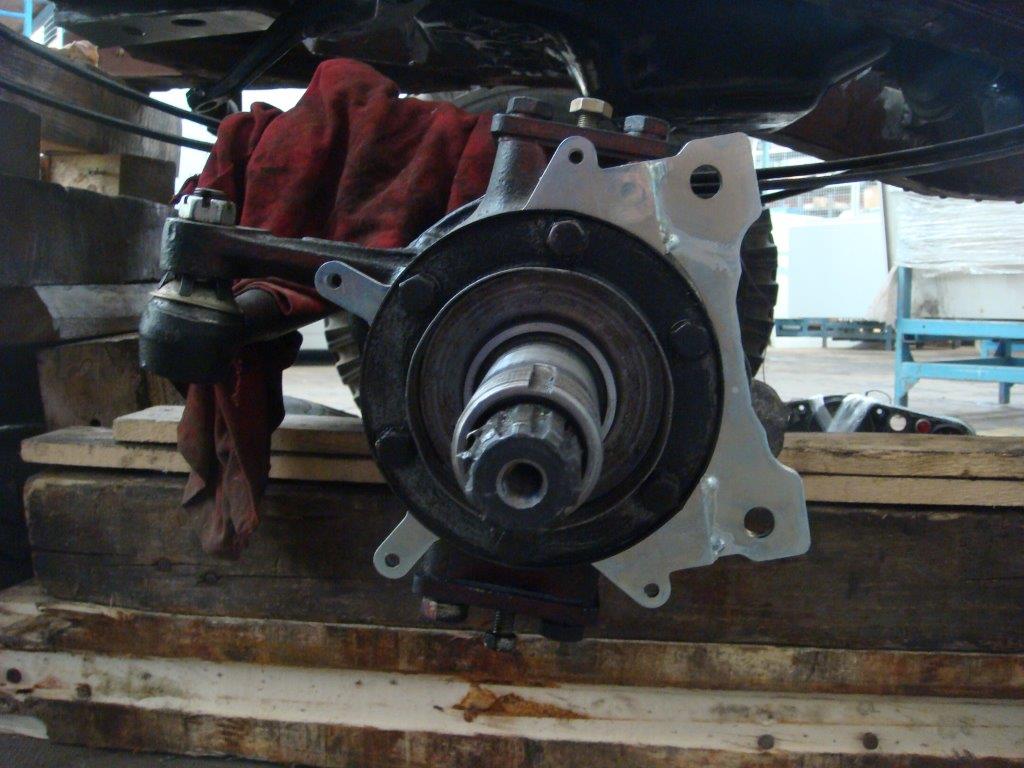

В итоге изысканий результат на авто. Так же внедрил и закрепил щит защиты диска.

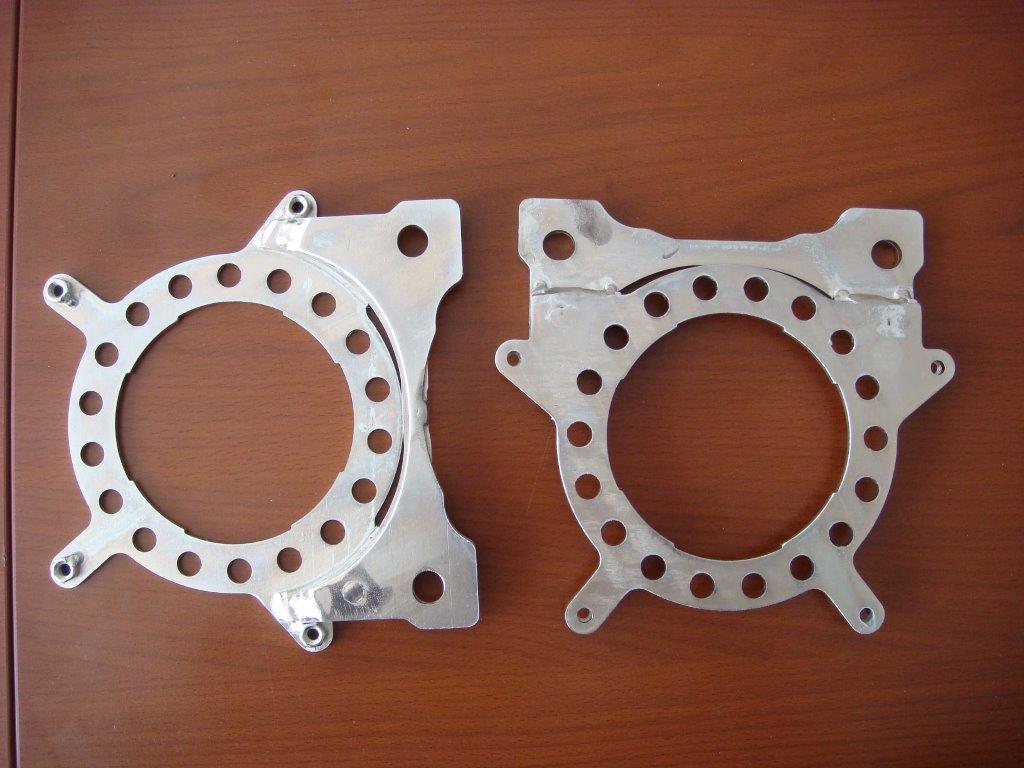

план-шайба

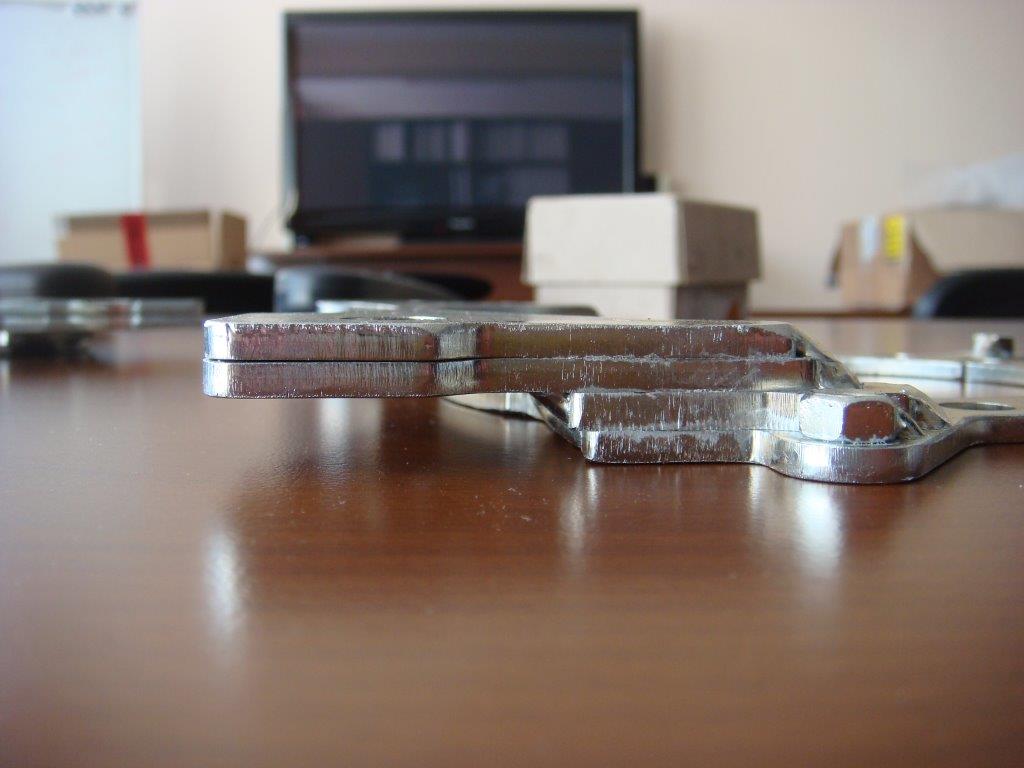

профиль

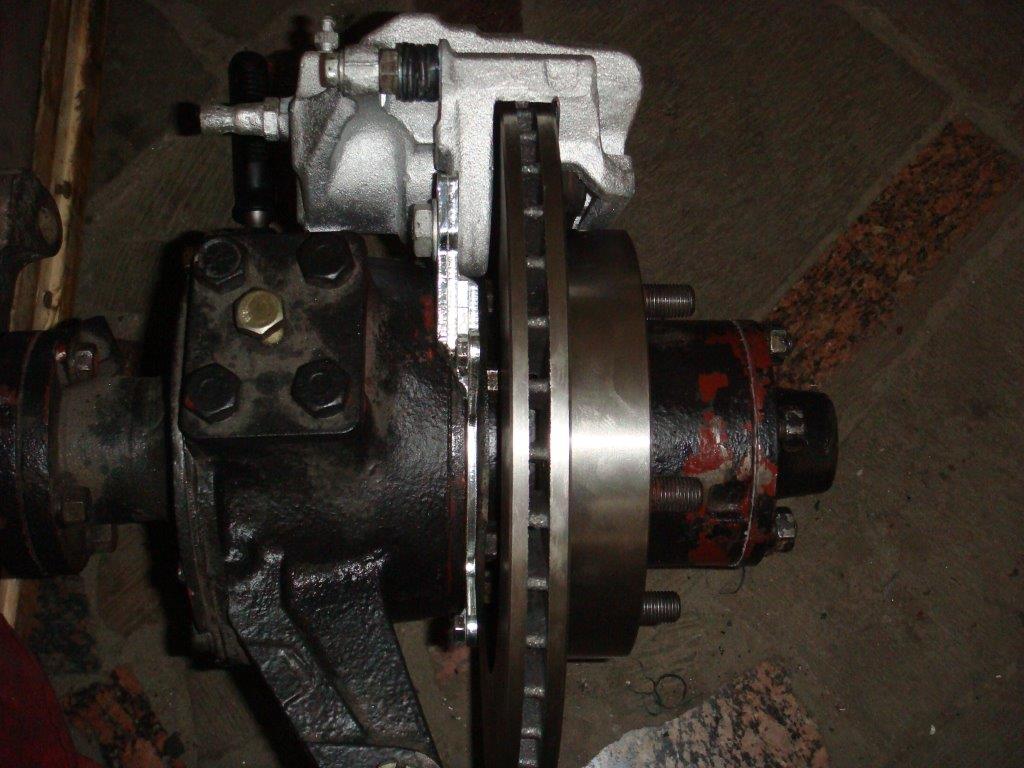

в сборе с диском

со щитом

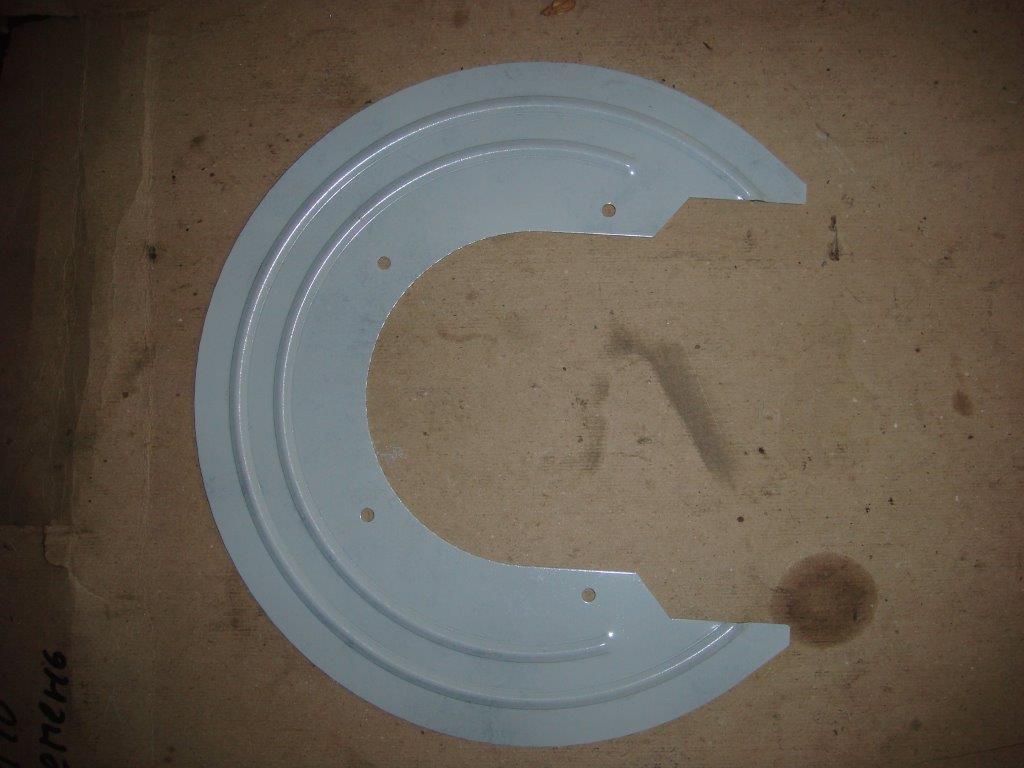

щит

Желающим приобрести прошу в личку. Цена комплекта со щитами увеличилась до 360 грн. Оцинковка увеличит стоимость, но она там не нужна, ИМХО.

[gleb]

Виготовив ще партію план-шайб за доступною ціною.
Нарешті виїхав сам. Яка краса дискові гальма, пісня!

[саня]

сколько стоит(цена) удовольствие

[gleb]

400 грн із захистними щитами.
300 грн без щитів.
Метал трохи подорожчав.

[legiar]

А на редукторные мосты не делаете?

[gleb]

А на редукторные мосты не делаете?

Не було замовлень. Давайте креслення, розгляну.
