«Буханка» домашней выпечки

Повідомлення Айри » Пон жовтня 05, 2015 3:46

Среди самодельных грузовиков - этот один из самых старых. Большинство "модифицированных" ЗИЛов или "газиков" построено в 1990-х годах, когда частным грузовиком уже было не удивить. Автомобиль, о котором пойдет речь, появился на свет значительно раньше – в 1981 году.

Микроавтобус цвета хаки с первого взгляда похож не на самоделку, а на серийный автомобиль незнакомой марки. Простая угловатая форма кузова вполне соответствует модному в 1970–1980-е гг. дизайну. Нестыковок или грубых гаражных недоделок в облике этой машины вы не найдете: кузов изготовлен аккуратно. Более того, можно подумать, что некоторые детали сделаны на заводе! Есть в экстерьере автомобиля характерные черты индивидуальности. Например, приподнятый над проемами дверей контур боковых водосточных желобков.


На рубеже 1970–1980-х купить грузовик или микроавтобус в частную собственность было нельзя. Но построить самостоятельно и с помощью клуба "самодельщиков" зарегистрировать в ГАИ иногда получалось. Проблема комплектующих решалась достаточно просто. На автобазах списывали немало микроавтобусов, выработавших свой ресурс или побывавших в ДТП. Годные для применения детали, снятые с этих машин, нередко выбрасывали на свалку.Машину, о которой наш сегодняшний рассказ, построил москвич Анатолий Мишуков. В ее основе – немного переделанное полноприводное шасси от УАЗ-452. Мы будем упоминать старый индекс "буханки", так как в те годы, когда Анатолий Константинович изготовил свой автомобиль, индексов 3741, 3962 и 2206 ульяновский завод еще не применял.

Длина машины Мишукова немного меньше, чем у "буханки": задний свес укорочен на 20 см. Передний свес остался стандартным, но так как нос машины немного "приподнят" по сравнению с УАЗ-452, углы въезда и съезда получились более выгодными – существенный показатель для автомобиля высокой проходимости. По ширине самодельная "буханка" на те же 20 см меньше ульяновской.

Кузов машины изготовлен по технологии, применяемой при серийном производстве средних и больших автобусов: к каркасу из труб прямоугольного сечения приварены стальные панели. Только вместо пространственного основания агрегаты прикреплены к обычной "уазовской" раме. Получился очень жесткий остов, ни при каких нагрузках проемы дверей и окон не перекашивает. Не в ущерб жесткости кузов можно превратить в частично открытый "сафари". Объемная крыша из стеклопластика отстегивается, панели боковин с окнами снимаются.
Такая несущественная на первый взгляд деталь, как перемычка, разделяющая ветровое стекло, у машины Мишукова тоже несет силовую нагрузку. Известно, что проем ветрового стекла – слабое место кузова многих микроавтобусов и кабин некоторых бескапотных грузовиков. Кстати, серийными машинами, у которых проем получился жесткий, были УАЗ-452 и РАФ-977 – у них сильно гнутое стекло.

Несмотря на массивный каркас, кузов машины Мишукова не отличается избыточной массой. По словам создателя, он легче, чем у серийной "буханки". Этому способствуют уменьшенные габариты, фанерный пол салона, стеклопластиковая крыша. Мишуков однажды взвешивал на "грузовых" весах порожний автомобиль. Оказалось, что масса машины немного больше 1,6 т. Для сравнения: масса фургона УАЗ-452 – 1720 кг.

Расположение дверей как у большинства микроавтобусов: по левому борту только водительская, по правому – две двери, распашная задняя. Наружные петли не портят внешнего вида машины, зато передние двери открываются на 90°, как на УАЗ-452 и РАФ-977. По характерным подштамповкам заметно, что тыльная сторона дверей кабины заводского изготовления, – это перекроенные сваркой двери УАЗа.


Салон
Двери кабины оснащены нормальными форточками и стеклоподъемниками, взятыми от УАЗ-452. При этом Мишукову удалось придать рамкам дверей оригинальную форму. Арматура дверных замков взята от когда-то популярного польского микроавтобуса Nysa. Молдинги в виде деревянных брусков создатель машины выполнил примерно так, как они сделаны на полноприводном бескапотном Volvo.

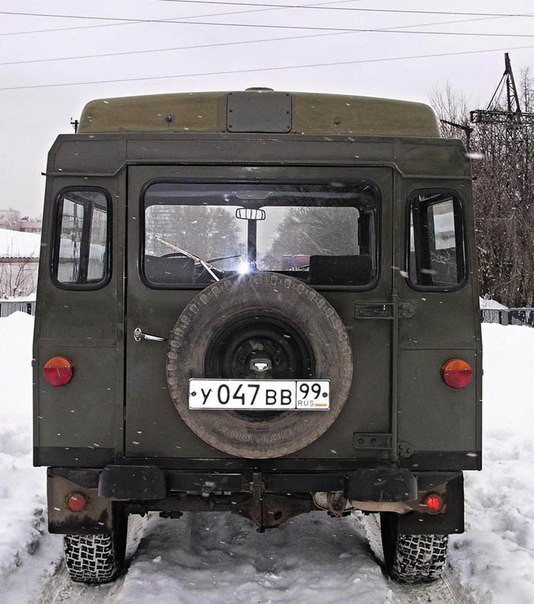

Мишуков сознательно проектировал заднюю часть своей машины, похожей на Land Rover Defender: широкая распашная дверь посередине, узкие окна справа и слева от нее. Стекло двери оборудовано задним "дворником". Запасное колесо, висящее снаружи на двери, типично для "джипов". Небольшие круглые задние фонари незнакомой марки. Оказывается, они заимствованы у "бамовского" самосвала Magirus Deutz. Фаркоп и два задних буфера антикварные, с легендарного джипа Willys времен войны. В 1960-х такая машина была у Мишукова.

В интерьер салона отлично вписалась приборная панель от РАФ-2203. Дизайн и расположение приборов у нее современнее и эргономичнее, чем у УАЗ-452. Под панелью размещен странный кожух отопителя с двумя большими круглыми решетками воздуховодов – по виду явно "фирменный". Оказывается, печка взята от автобуса Mercedes-Benz "408-й" серии: в 1970-х такие машины служили в качестве "скорой помощи" в закрытых ведомственных больницах. Второй отопитель салона установлен за правым сиденьем, на том же месте, где у "ГАЗели" ГАЗ-3221. Эта печка от Nysa. Кожух рулевой колонки с переключателями сигналов поворота, фар и "дворников" от ВАЗ-2106.

Замок зажигания от FIAT, сделанный по лицензии фирмы Neiman. Его применяли на советских "легковушках" до 1983 г. От замка нынешних "Жигулей" он отличается тем, что ключ вынимается в двух положениях: выключенном и "нейтральном".

За много лет хозяин заменил некоторые детали. Рулевое колесо от Opel появилось на машине уже в наше время. Головное освещение стало работать эффективнее, когда круглые фары уступили место прямоугольным от ВАЗ-2105. В сочетании с доработанной облицовкой "Москвича-2140" они прекрасно вписываются в облик машины. Передние сиденья РАФ-2203 уже выработали ресурс, и будущим летом хозяин планирует заменить их подходящими креслами от иномарки.

Салон машины предназначен для перевозки грузов: вместо сидений – грузовой отсек. Настил пола при необходимости можно разобрать, сняв резиновые коврики и отвернув винты крепежа панелей пола. Таким образом, открывается невозможный на обычном УАЗе доступ из салона к коробке передач, раздаточной коробке, карданной передаче заднего моста.

Говорят, что в непогоду двигатель УАЗа, стоящего вне гаража, удобно регулировать, сидя в кабине. Но этим придется заниматься, поворачиваясь в кабине, где мешают руль, рычаги, открытая крышка капота. Кроме того, на УАЗ-452 капот открывает доступ не ко всему двигателю. Примерно над третьим цилиндром нависает перегородка кузова, а четвертый цилиндр задвинут в нишу и со стороны грузового отсека накрыт несъемным кожухом, поэтому вынуть головку цилиндров и штанги толкателей клапанов четвертого цилиндра – проблема.

В кузове машины Мишукова нет перегородки. Двигатель ЗМЗ-402 накрыт полностью снимающимся капотом, добраться к нему можно с любой стороны. А регулировки и ремонт любой сложности можно проводить, находясь в просторном грузовом отсеке. Обратим внимание: двигатель не ульяновский, а заволжский, работающий на бензине Аи-92 или газе. Место правого бензобака занял газовый баллон.

У Мишукова аккумулятор стоит за спинкой левого сиденья, как на обычной "буханке", но, чтобы добраться до аккумулятора УАЗа, из-за перегородки надо откидывать сиденье водителя. В самодельном кузове ящик с аккумулятором просто стоит в углу. Он не занимает полезную площадь, и при необходимости батарею легко вынести из салона.

На передней панели над облицовкой расположена крышка "ложного" капота, примерно такого типа, как у РАФ-2203. Под ней находится узкий отсек между облицовкой и передним щитом салона, там расположены главные цилиндры тормозов и сцепления, механизм стеклоочистителя, бачок стеклоомывателя, расширительный бачок, радиатор отопителя, пластиковые крышки ламп фар, некоторые приборы электрооборудования. Все эти узлы серийные. Например, главные цилиндры использованы от ГАЗ-24.


Стандартные рессоры УАЗа оказались слишком жесткими для машины с более легким кузовом. Поэтому подбор листов индивидуальный, чтобы обеспечить оптимальное для этого автомобиля сочетание грузоподъемности и плавности хода. По длине примененные рессоры близки к тем, которыми оснащали УАЗ-451, модификацию "буханки" без привода на передние колеса. Рулевая колонка содержит интересный узел – промежуточный вал с карданными шарнирами от древнего грузовика МАЗ-200.

Машине в этом году исполнится 25 лет. По словам владельца, ему много раз приходилось возить грузы по тяжелому бездорожью. Именно на это рассчитан любой УАЗ, в том числе оснащенный несерийным кузовом. Еще в советское время Мишуков неоднократно участвовал в дальних пробегах, которые организовывал клуб владельцев "самоделок". Участники тех пробегов побывали во многих уголках СССР. Сейчас автомобиль в идеальном техническом состоянии. На кузове нет ни пятнышка ржавчины, а агрегаты не сложно обновлять: серийные ульяновские и заволжские запчасти продаются в любом магазине.

В России мало известны такие автомобили, как австрийский Steyr Pitzgauer или шведский бескапотный полноприводный Volvo. Даже случайно попавший в Москву Land Rover вагонной компоновки стал сенсацией. Названные машины не одно десятилетие служат в армиях европейских стран. Их используют полиция, пожарные, аварийные службы. В России данная ниша рынка занята "буханкой" УАЗ.

Интересно, что у европейских внедорожных "вагонников" кузова примитивной угловатой формы, а УАЗ сделан с претензией на "цивильный" дизайн: "пухлая" передняя панель, гнутое ветровое стекло, округлые панели боковин, объемная крыша. Автобус Мишукова похож не только на Volvo или Steyr, он напоминает прототип, которым в 1980-х ульяновские конструкторы собирались заменить старую "буханку".

В советское время существовало мощное движение создателей самодельных автомобилей. Они проводили групповые парадные выезды и дальние пробеги. Многие самодеятельные конструкторы прославились своими автомобилями: о них писали журналы, и снимало сюжеты телевидение. Большинство "самоделок" были легковые. Мишуков один из немногих, кто 1980-е годы решился самостоятельно изготовить небольшой грузовик. Другой пример – конструкторы из Грузии, строившие двух- и даже трехосные машины с агрегатами шасси УАЗа и кузовами из кусков кабин КАЗ-608В "Колхида".


Взято с Интересные конструкции, разработки,концепт-кары.
Каждый человек - эгоист, поэтому больше всего любит то, во что больше вложил себя...
Всегда улыбайся... Себе жизнь продлишь, друзей порадуешь, врагов побесишь.

http://aerie.io.ua
Аватар користувача
Айри
Участник движения

Повідомлення: 5818
З нами з: Сер травня 25, 2005 13:14
Звідки: Киев, Оболонь, 10.ХІ.1976
Машина: УАЗ-31601

Re: «Буханка» домашней выпечки

Повідомлення hellcat » Пон жовтня 05, 2015 9:27

Обделаться, человек устранил большинство косяков, на которые завод ложил 15 лет и ложит до сих пор.
Drive... to survive!

УАЗ-31601 '99, УАЗ-452 '85
Аватар користувача
hellcat
Член клуба

Повідомлення: 1248
З нами з: Суб січня 06, 2007 12:59
Звідки: Киев

Re: «Буханка» домашней выпечки

Повідомлення Mamontov » Пон жовтня 05, 2015 10:38

прелесть. и внешне нормальная, и конструкция интересная, сзади намного симпатичнее буханки.
Mamontov
Участник форума

Повідомлення: 35
З нами з: Сер серпня 19, 2015 13:29
Звідки: Київ
Машина: УАЗ 469 2,5D

Re: «Буханка» домашней выпечки

Повідомлення Chester128 » Нед лютого 07, 2016 15:48

капец! никогда такого не видел))
Chester128
Участник разговора

Повідомлення: 3
З нами з: Нед лютого 07, 2016 15:18

Re: «Буханка» домашней выпечки

Повідомлення Айри » Вів липня 19, 2016 0:07

Ничего необычного...
